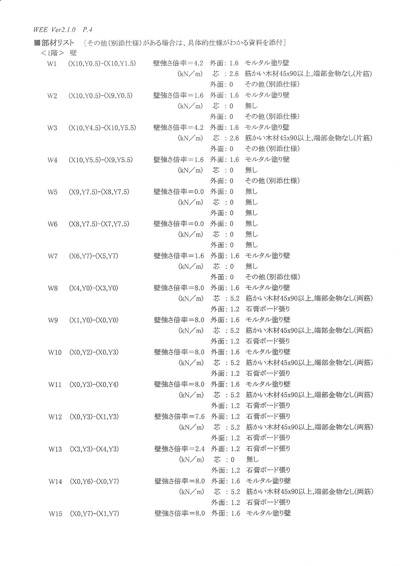

今回は、4枚目「部材リスト」の説明しましょう。
右に表示されているのが、報告書の4枚目(平屋は3枚目)です。
ここで見て頂くのは、先ほどの壁の配置の話から、壁そのものを細かくみていこうとする部分です。
例えば、<1階>壁 W1 (X10,Y0.5)-(X10,Y1.5) という部分を見て下さい。
この壁 W1 が、壁一枚一枚の名前を意味します。
そして、その横の( )書きの部分が、その壁の座標を意味しています。
その壁の構成が、そのさらに右側に 「壁強さ倍率」 と記載されている部分です。
壁一枚が、壁の外側の両面と、内部の三つで構成されていて、それらの合計が
「壁強さ倍率」=4.2 と記載されている事になります。
ここで注意する事は、壁の構成を見て、その壁の強さを判断していくのですが、
薄い合板(5.5mm未満)や和室等の下地のラスボードは耐力算定できないということです。
早い話が、薄い合板やラスボードでは住宅は支える事はできないという事です。
それらの壁を、私が診断した物件では、「その他(別添仕様)」と記載しています。
また、昭和60年以前頃の建物の浴室で、在来工法のタイルで浴室が仕上がっている住宅は
その壁の腰から下の部分が、コンクリートブロックで出来ているため、耐力算定できない場合が
たくさんあります。耐力算定できない壁という事は、すなわち壁強さ倍率=0ということです。
このような、壁一枚一枚の評価を1階も2階もすべての壁で行います。
耐震改修をお考えの方は、この壁を強くする事で、耐震補強をする事ができることを
覚えておいて頂けるとありがたいです。
