23 ・ 耐震改修工事
Complete No.007
耐震診断編
耐震補強設計編
耐震改修工事編
前回までは、木造の構造体が組み上がっていく事に関して、レポートしてきましたが、
今回は、その建物を支える構造の耐震改修についてレポートしていきます。
右の写真は、既にレポートしてきた蟻害（シロアリ）の修復写真です。
在来工法のタイルでできたトイレの部分は、やはり土台が蟻害（シロアリ）にあっており、
そのまま放置するわけにはいかないので、土台を交換する事になリます。
基礎内部にコンクリートを打設したので、コンクリートの上に幅広い木を置いて、
油圧ジャッキで家を少しだけ持ち上げます。
柱にかかる加重を無くしてあげて、土台を交換します。
土台には柱のホゾが差し込まれているので、ホゾは切らざるを得ません。
そこで、土台を交換した場合は、耐震上必要の無い部分であっても、金物で補強します。
二枚目の写真を見て頂くと、耐震補強の金物の取付がよくわかると思います。
耐震改修では、主に壁の中に筋交を入れたり、構造用合板を張ったりしますが、
その前提として、柱の上下や筋交の端部には金物で補強をする必要があります。
今回のように外壁も無い状況で施工する場合は、基本的には外部側から補強を行うことが多いです。
この金物の取り付け方にもたくさんの決まりがあって、ややこしいので、チェックが欠かせません。
次回は、耐震改修工事編の 24・ 屋根工事 です。
建物概要 木造２階建て
屋根：淡路瓦桟葺き
外壁：ラスモルタル刷毛引きの上、
ベルアート、キャニオンローラー仕上げ
内部：フロアー 吉野桧、吉野杉
壁 クロス仕上げ

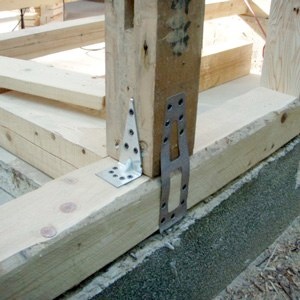

蟻害（シロアリの食害）を受けた土台の交換を行いました。柱と土台は、金物でしっかりと補強します。
既存の柱
新しい土台（桧）
金物で補強

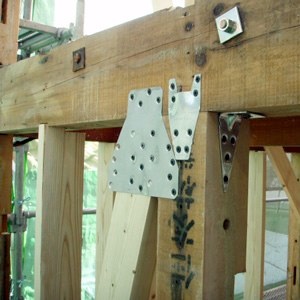

既存の木造の部分に筋交をいれました。
筋交金物
柱の上下の金物
